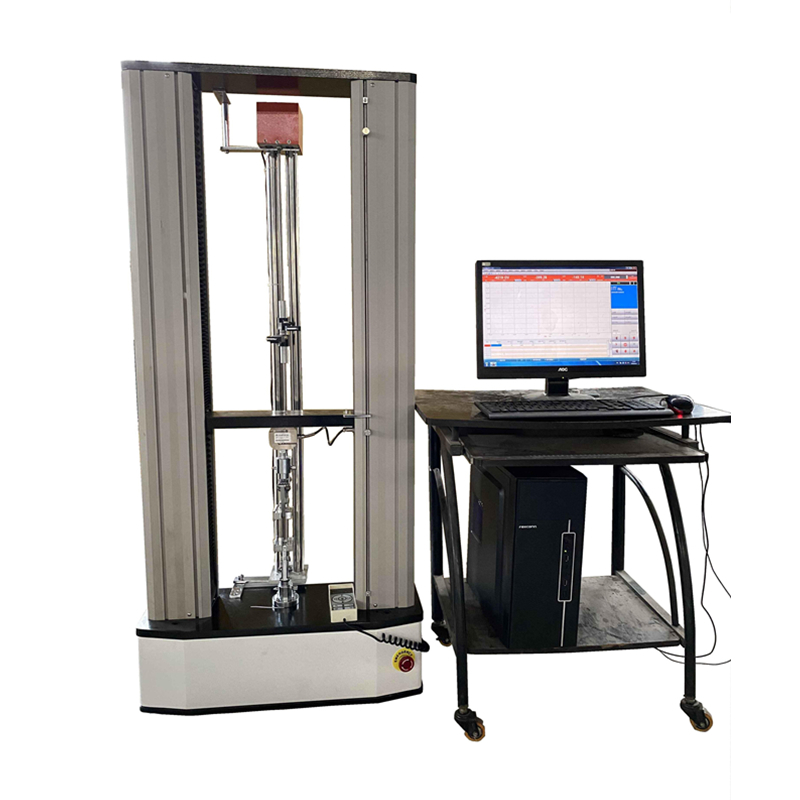

名称：电子拉力试验机

型号：KRT系列（10N-200kN可选）

一、概述

KRT-W系列电子拉力试验机适用对金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试，还可以进行等速加载、等速变形、等速位移的自动控制试验，并有低周载荷循环、变形循环、位移循环的功能。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量等指标。

采用 PC进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线遍历重现试验过程，或进行曲线比较、曲线放大。Windows平台下的试验软件，具有很强的数据和图形处理功能， 可即时打印出完整的试验报告和试验曲线。

电子拉力试验机根据结构类型可分为单臂式机型（小于5000N）型和龙门式机型;

二、执行标准

GB/T16491-1996 电子万能试验机 等；

本机可做曲线类别：荷重V.S.位移    荷重V.S.时间

位移V.S.时间    应力V.S.应变     荷重V.S.两点延伸

三、技术参数

1.荷 重 元：10N－200KN  （区间选配）;

2. 力量解析度：1/100,000;

3. 力量准确度：≤0.3％;

4. 力量放大倍数：7段自动切换;

5. 系统精度：≤0.5％;

6. 位移解析度：1/1000;

7. 位移准确度：≤0.5％;

8. 金属引伸计解析度：1/1000 ;（需客户定制）

9. 金属引伸计准确度：≤0.5％;

10. 大变形引伸计准确度：±1mm ;

11. 速度范围：0.001－500mm/min    （特殊测试速度亦可依客户需求定制）;

12. 行走空间：800mm     （不含夹持器、特殊行走空间亦可依客户需求定制）;

13. 测试宽度：360mm                 （特殊测试宽度亦可依客户需求定制）;

14. 使用电源：∮220V 50HZ;

15. 功    率：约750W;

16. 机台尺寸：约560×660×1600 mm(长×宽×高);

17. 机台重量：约220 kg。

四、功能特点

机器用途：本机可对金属、非金属以及构件进行拉伸、压缩、弯曲、剪切、剥离、撕裂、蠕变等试验。

软件系统：中文Win8/10平台下的软件包。

动力系统：伺服驱动机：交流伺服驱动器、伺服电机、进口减速机、滚珠丝杆、光杆直线轴承、同步带传动。

量程模式：全量程不分档，等效七档。

高分辨率：分辨率为±250000码

自动存储：试验条件、测试结果、标距位置自动存储。

自动返回：可自动返回到试验初始位置。

自动校准：负荷、伸长可按所加标准值自动标定。

多元控制：具有位移、负荷、应力、伸长、应变等控制方式。

手动装置：多方位的操作单元，使十字头位置调整更为便捷。

连续试验：一批试验参数设定完成后，可连续进行测试。

宽测范围：可同时标定多只传感器，扩展测试范围。

数据编辑：试验完毕后，在试验曲线上可用鼠标编辑数据。

多种曲线：可选择应力—应变、力—伸长、力—时间、强度—时间等多种曲线，同一图形上可显示三种不同的曲线 。

曲线对比：同组试样的曲线可叠加对比。

图形分析：试验曲线上的任意点可进行局部放大分析。

报告编辑：可按用户需求输出不同的报告格式。

多重保护：系统具有过流、过压、过速、欠流、欠压、等保护；十字头行程具有程控限位、极限限位、软件限位三重保护；负荷传感器具有超量程保护；出现紧急情况时可进行紧急制动。

动态显示：测试过程中，负荷、伸长、位移以及选中的试验曲线随着测试的进行，实时动态显示在主控屏幕上。

峰值保持：在测试的整个过程中，测试项目的zui大值始终跟随试验的进行在屏幕窗口上显示。

便捷调零：负荷、伸长、位移、只需按一个键即可手动调零，同时具有测试开始时系统自动进行调零功能。

一机多用：可增配不同规格的传感器和夹具，拓宽测量范围，从而实现一机多用。

执行标准：满足ISO，JIS，ASTM，DIN，GB等多种试验方法标准。

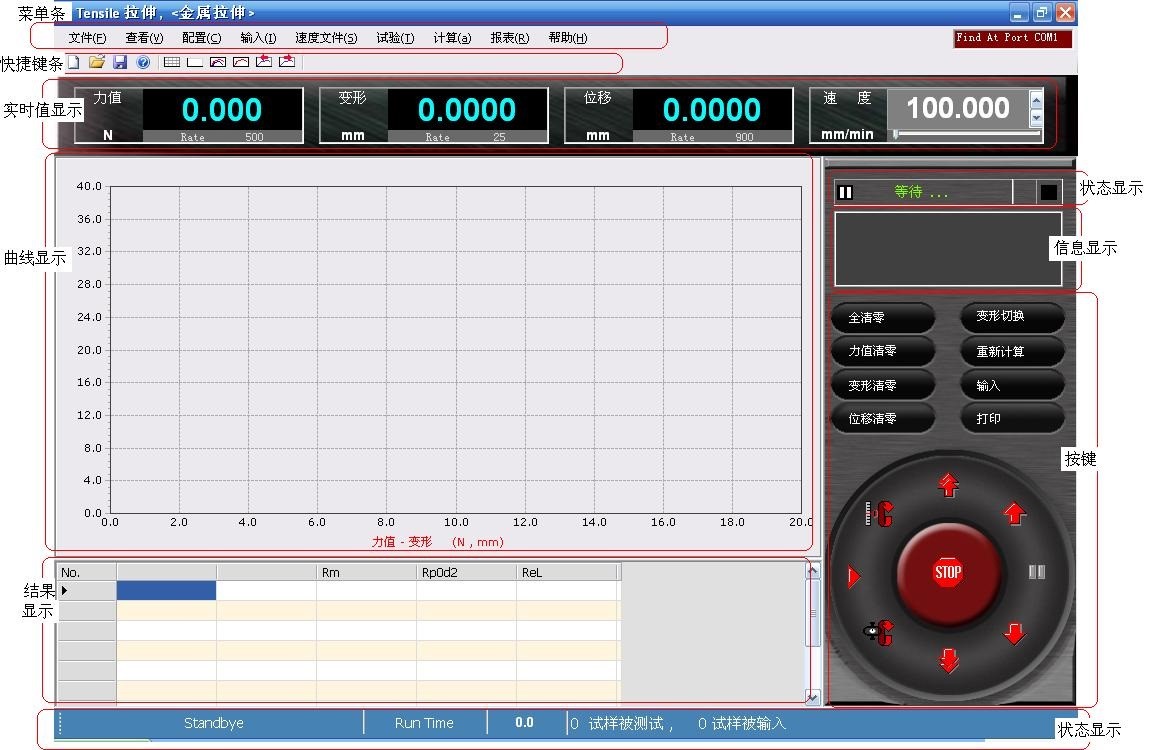

五、软件界面

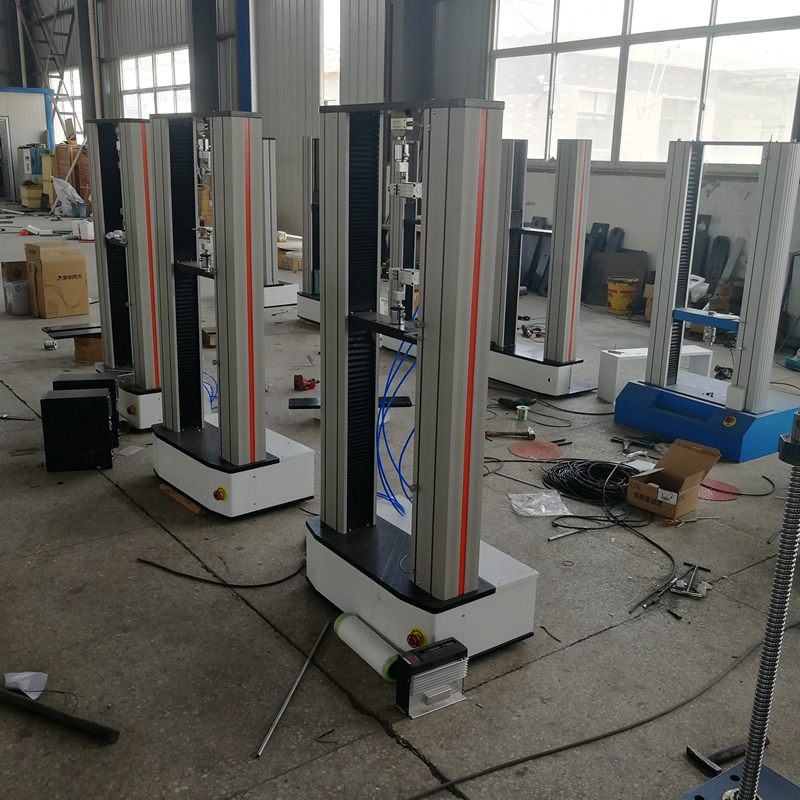

六、电子拉力试验机实物拍摄
